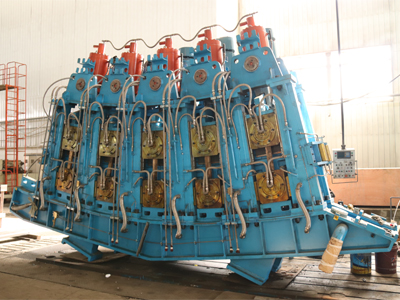

連鑄生產中構成連鑄線的單臺連鑄機一般稱為扇形段,一般又分為弧形段（或彎曲段）、矯直段、水平段等.按鑄坯的不同又可分為板坯扇形段、方坯扇形段、圓坯扇形段.生產中最常見的是板坯扇形段和方坯扇形段。
扇形段的位置
扇形段在鑄機區域、安裝在混凝土基礎上，用來支撐扇形段。
扇形段的功能
可以將彎曲段、扇形段安裝及支撐在準確的位置上。
設備組成
主要是由彎曲段支撐座、扇形段支撐框架、水連接裝置、水氣連接管路等組成。
彎曲段支撐座用于安裝彎曲段的下部耳軸。彎曲段支撐座安裝在弧形段的基礎框架上部。
扇形段支撐框架可以分成3段，分別通過固定支座和浮動支座安裝在混凝土基礎之上，每個支撐框架之上設有扇形段安裝座，扇形段的安裝座具有兩種形式，一種是固定座，形狀為半圓柱型，一種是浮動座，形狀為平面。每個扇形段的安裝座由兩個固定座和兩個浮動座組成。
扇形段可通過四個安裝座安裝在支撐框架上。扇形段與基礎框架間采用大螺栓連接，確保扇形段與基礎框架間的連接無間隙。
